Install OpenVPN di VPS Debian 7

Pada post kali ini saya akan membagikan sebuah tutorial bagaimana cara menginstall OpenVPN di VPS Debian 7.


Tutorial ini sudah pernah saya praktekkan pada VPS Debian 7 64 bit bervirtualisasi KVM. Untuk VPS dengan virtualisasi OpenVZ ada sedikit penyesuaian.

Tanpa perlu berpanjang lebar berikut saya uraikan langkah demi langkah cara menginstall OpenVPN di VPS debian 7.

1. Lakukan update
apt-get update

2. Install paket OpenVPN
apt-get install openvpn

3. Kopi direktori easy-rsa ke direktori openvpn
cp -a /usr/share/doc/openvpn/examples/easy-rsa /etc/openvpn/

4. Pindah ke direktori 2.0
cd /etc/openvpn/easy-rsa/2.0

5. Jalankan :
source ./vars

6. Jalankan :
./clean-all

7. Jalankan :
./build-ca

8. Akan muncul isian yg dimulai dengan nama negara atau Country Name. Pada tahap ini saya ga pernah isi/edit apapun. Enter saja sebanyak 7 kali untuk 7 pertanyaan yg muncul (terakhir adalah Email Address), ini tidak pengaruh apa2.

9. Buat Diffie Hellman parameter
./build-dh

10. Generate certificate untuk servernya
./build-key-server server01

11. Kali ini anda akan diinterogasi 10 pertanyaan, disini saya juga ga isi apa2 alias enter2 saja. Hati-hati pencet enter jangan ngebut2 karena nanti ada dialog apakah anda ingin sign the certificate? anda harus pilih dengan pencet y

12. 1 out of 1 certificate requests certified, commit? [y/n] Pilih y lagi pada dialog ini

13. Untuk menghindari UDP flood dan serangan DDoS maka jalankan:
openvpn --genkey --secret keys/ta.key

14. Sekarang buatlah server config. Kita akan membuat config UDP dan TCP. Kita buat yg UDP dulu.

15. Pindah direktori ke openvpn
cd /etc/openvpn

16. Buat file server.conf
nano server.conf

17. Isilah dengan parameter berikut :

port 1194
proto udp
dev tun
ca keys/ca.crt
cert keys/server01.crt
key keys/server01.key
dh keys/dh1024.pem
plugin /usr/lib/openvpn/openvpn-auth-pam.so login
client-cert-not-required
username-as-common-name
server 10.8.0.0 255.255.255.0
ifconfig-pool-persist ipp.txt
push "redirect-gateway def1"
push "dhcp-option DNS 4.2.2.1"
push "dhcp-option DNS 4.2.2.2"
keepalive 5 30
comp-lzo
persist-key
persist-tun
status server-tcp.log
verb 3
Note : untuk port 1194 bisa anda ganti dengan port lain yang anda inginkan

18. Simpan dan tutup file tersebut (Ctrl X, Y, enter)

19. Buat config untuk koneksi jalur TCP
nano server-tcp.conf

20. Isikan parameter berikut

port 465
proto tcp
dev tun
ca keys/ca.crt
cert keys/server01.crt
key keys/server01.key
dh keys/dh1024.pem
plugin /usr/lib/openvpn/openvpn-auth-pam.so login
client-cert-not-required
username-as-common-name
server 10.9.0.0 255.255.255.0
ifconfig-pool-persist ipp.txt
push "redirect-gateway def1"
push "dhcp-option DNS 4.2.2.1"
push "dhcp-option DNS 8.8.8.8"
keepalive 5 30
comp-lzo
persist-key
persist-tun
status server-tcp.log
verb 3
Note : port 465 bisa anda ganti dengan port lain yang anda inginkan

21. Simpan dan tutup file tersebut (Ctrl X, Y, enter)

22. Buat direktori untuk certificates dan keys
mkdir /etc/openvpn/keys

23. Copy certificates dan keys
cp /etc/openvpn/easy-rsa/2.0/keys/{ca.crt,server01.crt,server01.key,dh1024.pem,ta.key} /etc/openvpn/keys/

24. Konfigurasi UDP dan TCP untuk server sudah selesai. Sekarang edit supaya config tersebut terbaca ketika OpenVPN nanti dijalankan
nano /etc/default/openvpn

25. Pada entri #AUTOSTART="all" hilangkan tanda pagar # di depannya sehingga menjadi AUTOSTART="all". Save dan close kembali file tersebut.

26. Restart OpenVPN
/etc/init.d/openvpn restart

Hasilnya harus ada 2 [OK] sebagai bukti bahwa restart OpenVPN sukses dan sudah running



27. Pastikan ada 2 instances OpenVPN running di server

28. Jalankan
lsof -i |grep openvpn



29. Ada UDP dan TCP kan? Artinya sudah betul. Pada TCP terlihat ssmtp yg running, itu karena saya tadi pake port 465 di config TCP-nya. Jika anda pake 443 maka akan tertera disitu sebagai https

30. Enable forwarding di VPS agar user bisa browsing, kan seru tuh user udah gembira konek tapi ga bisa browsing hehehe. Buatlah file /etc/sysctl.d/forwarding.conf dan isikan dengan mantra pendek net.ipv4.ip_forward=1
nano /etc/sysctl.d/forwarding.conf

Isi dengan parameter :
.ipv4.ip_forward=1

Simpan dan close file tersebut

31. Jalankan
sysctl -p /etc/sysctl.d/forwarding.conf

Outputnya adalah
net.ipv4.ip_forward=1

32. Seting iptables untuk jalur UDP
iptables -t nat -I POSTROUTING -s 10.8.0.0/24 -o eth0 -j MASQUERADE

Note : untuk vps bervirtualisasi openVZ ganti eth0 dengan venet0

33. Seting iptables untuk jalur TCP
iptables -t nat -I POSTROUTING -s 10.9.0.0/24 -o eth0 -j MASQUERADE

Note : untuk vps bervirtualisasi openVZ ganti eth0 dengan venet0

34. Nah jeleknya tuh kadang Debian me-reset iptables setelah VPS restart, alias musnahlah settingan iptables yg kita jalankan tadi. Untuk menghindari hal tersebut, maka jalankan step berikut  agar iptables tersimpan dengan abadi di VPS

35. Simpan iptables
iptables-save > /etc/iptables_yg_baru_dibikin.conf

36. Pindah ke direktori root
cd

37. Pindah ke direktori if-up.d
cd /etc/network/if-up.d

38. Buat file bernama iptables
nano iptables

39. Isikan dengan mantra berikut

#!/bin/sh
iptables-restore < /etc/iptables_yg_baru_dibikin.conf
40. Simpan lalu close(ctrl x, lalu y, lalu enter)

41. Agar file tersebut dieksekusi  oleh Debian pada saat booting, jangan lupa dibikin executable dahulu dengan cara:
chmod +x /etc/network/if-up.d/iptables

42. Pindah direktori ke openvpn
cd /etc/openvpn

43. Buatlah direktori clientconfig
mkdir clientconfig

44. Copy-kan ca.crt dan ta.key yang tadi kita buat ke direktori tersebut
cp /etc/openvpn/easy-rsa/2.0/keys/{ca.crt,ta.key} clientconfig/

45. Buatlah file dengan ekstensi .ovpn. Karena OpenVPN ini menyediakan 2 jalur koneksi UDP dan TCP, maka untuk client kita akan beri 2 config. Pertama saya beri nama arif-udp.ovpn. Pindah dulu ke clientconfig
cd clientconfig

46. Buat file config UDP
nano arif-udp.ovpn

47. Isilah dengan mantra berikut

client
dev tun
proto udp
remote x.x.x.x  1194
resolv-retry infinite
route-method exe
resolv-retry infinite
nobind
persist-key
persist-tun
ca ca.crt
auth-user-pass
comp-lzo
verb 3
Ganti x.x.x.x dengan IP VPS Anda. Lalu simpan dan close.

48. Sekarang buat config client yg TCP
nano arif-tcp.ovpn

49. Isikan dengan mantra berikut

client
dev tun
proto tcp
remote x.x.x.x 465
resolv-retry infinite
route-method exe
resolv-retry infinite
nobind
persist-key
persist-tun
ca ca.crt
auth-user-pass
comp-lzo
verb 3
Ganti x.x.x.x dengan IP VPS Anda. Lalu simpan dan close.
50. Cek dengan command
ls –al

Dan anda harus melihat 4 buah file yaitu: arif-udp.ovpn, arif-tcp.ovpn, ca.crt, dan ta.key

51. OPTIONAL: file config ovpn tsb bisa juga langsung digabung dengan ca.crt, biasanya config semacam ini digunakan oleh pengguna device mobile semacam Android atau iPhone. Bagaimana caranya? Ikuti step selanjutnya.

52. Jalankan
cat ca.crt

53. Copy certificate yang muncul di layar

54. Edit kembali file config udp
nano arif-udp.ovpn

Hapus baris ca ca.crt

Kemudian tambahkan di baris paling bawah dengan certificate yang tadi anda copy.

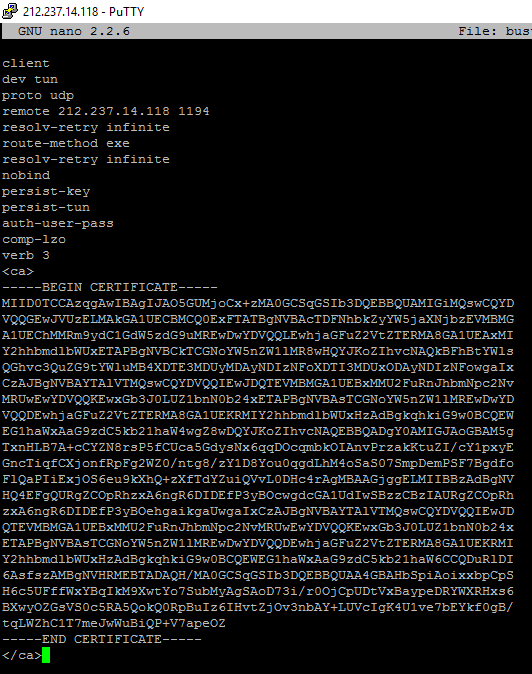

Tambahkan markup <ca> sebelum certificate, dan markup </ca> sesudah certificate. Seperti gambar berikut.



Jangan lupa save lalu close.

55. Lakukan juga langkah no 54 di atas untuk file config tcp



56. Untuk memudahkan distribusi file tersebut kepada para calon user maka archive-lah menjadi zip file. Install zip terlebih dahulu
apt-get install zip

57. Jalankan
zip VPN.zip *

58. Agar config ovpn dapat didownload oleh user, kita akan menempatkan config tersebut di VPS kita. Install dulu apache
cd

apt-get install apache2

Note : sebelum install apache, pastikan tidak ada aplikasi yang menggunakan port 80

59. Setelah install apache selesai , langkah selanjutnya adalah upload file config ovpn ke folder /var/www yang ada di vps kita.  Caranya :

60. Buka Bitvise SSH client. Masukkan IP VPS, username dan password seperti contoh berikut. Kemudian tekan login.



61. Tekan tombol up



62. Buka folder /etc/openvpn/clientconfig

63. Di dalam folder clientconfig terdapat config ovpn yang tadi kita buat



64. Copy file VPN.zip, lalu paste ke sebelah kiri (local files)

65. Copy kembali VPN.zip yang ada di local files



66. Buka folder /var/www

67. Lalu pastekan di sana



68. Sekarang kita telah berhasil menempatkan file config ovpn di vps kita. Untuk mendownload config cukup dengan mengetikkan : IPVS/VPN.zip di browser. Misalnya : 212.237.14.118/VPN.zip
Install openvpn dan upload config ke vps sudah selesai. Terima kasih sudah menyimak tutorial yang cukup panjang ini.
